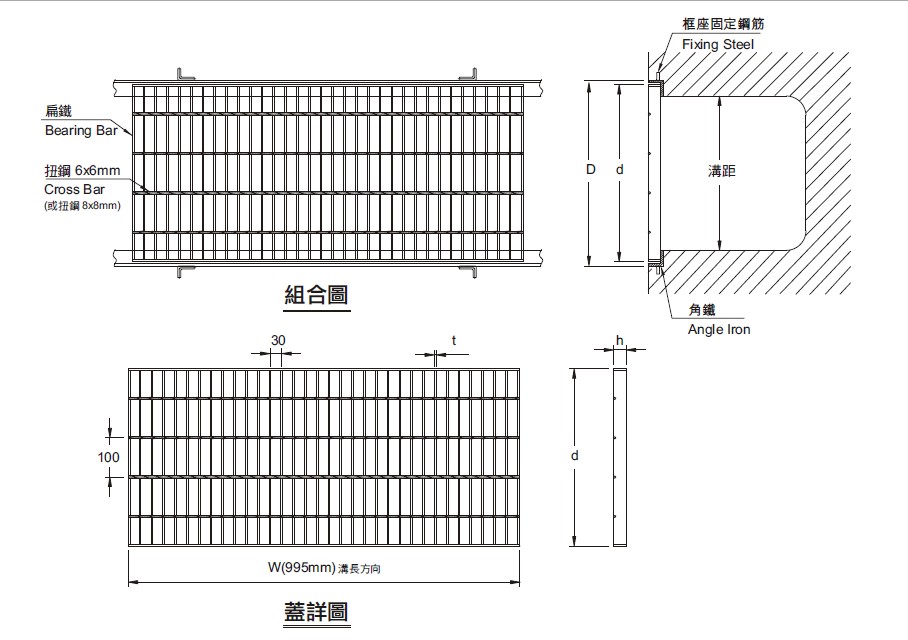

水溝蓋板之形式

 水溝蓋板

 2T 車輛-格柵板規格及重量表

(框重為兩邊條框)

扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
			D 框	d 蓋	蓋	框	合計
19x4.5t	200	L25x25x3t	250	234	7.3	2.9	10.2
25x3.0t	200	L30x30x3t	260	244	6.8	3.5	10.3
25x4.5t	300	L30x30x3t	360	344	13.2	3.5	16.7
32x3.0t	300	L38x38x4t	376	358	11.8	5.3	17.1
32x4.5t	500	L38x38x4t	576	558	25.7	5.3	31.0
38x3.0t	500	L40x40x3t	580	564	21.2	4.3	25.5
38x4.5t	750	L40x40x3t	830	814	43.2	4.3	47.5
44x4.5t	750	L50x50x6t	850	828	50.4	9.8	60.2
44x4.5t	1000	L50x50x6t	1100	1078	64.7	9.8	74.5
50x4.5t	1000	L56x61x6t	1122	1100	74.8	11.1	85.9

以上框重量為1000mm長,兩邊角鐵重量。

 3.5T車輛-格柵板規格及重量表

	扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
				D 框	d 蓋	蓋	框	合計
	25x4.5t	200	L30x30x3t	260	244	9.8	3.5	13.3
	32x3.0t	200	L38x38x4t	276	258	9.0	5.3	14.3
	32x4.5t	300	L38x38x4t	376	358	17.1	5.3	22.4
	38x3.0t	300	L40x40x3t	380	364	14.2	4.3	18.5
	38x4.5t	400	L40x40x3t	480	464	25.5	4.3	29.8
	44x4.5t	500	L50x50x6t	600	578	35.9	9.8	45.7
彎製	50x4.5t	750	L56x61x6t	872	850	58.4	11.1	69.5
彎製	50x6.0t	1000	L56x61x6t	1122	1100	98.5	11.1	109.6

 8T車輛-格柵板規格及重量表

	扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
				D 框	d 蓋	蓋	框	合計
	32x4.5t	200	L38x38x4t	276	258	12.9	5.3	18.2
	38x3.0t	200	L40x40x3t	280	264	10.7	4.3	15.0
	38x4.5t	300	L40x40x3t	380	364	20.5	4.3	24.8
	44x4.5t	400	L50x50x6t	500	478	30.1	9.8	39.9
彎製	50x4.5t	500	L56x61x6t	622	600	42.2	11.1	53.3
彎製	65x6.0t	750	L71x61x6t	872	850	100.1	12.7	112.8
彎製	65x6.0t	1000	L71x61x6t	1122	1100	128.4	12.7	141.1

 15T 車輛-格柵板規格及重量表

	扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
				D 框	d 蓋	蓋	框	合計
	38x4.5t	200	L40x40x3t	280	264	15.4	4.3	19.7
	44x4.5t	300	L50x50x6t	400	378	24.3	9.8	34.1
彎製	50x6.0t	500	L56x61x6t	622	600	55.0	11.1	66.1
彎製	65x6.0t	750	L71x61x6t	872	850	100.1	12.7	112.8
彎製	65x6.0t	1000	L71x61x6t	1122	1100	128.4	12.7	141.1

 20T 車輛-格柵板規格及重量表

	扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
				D 框	d 蓋	蓋	框	合計
	38x4.5t	200	L40x40x3t	280	264	15.4	4.3	19.7
彎製	50x4.5t	300	L56x61x6t	422	400	29.2	11.1	40.3
彎製	50x6.0t	400	L56x61x6t	522	500	46.5	11.1	57.6
彎製	65x6.0t	500	L71x61x6t	622	600	72.3	12.7	85.0
彎製	75x6.0t	1000	L81x61x6t	1122	1100	128.4	13.7	142.1

 35T 車輛-格柵板規格及重量表

彎製: 角鐵非規格品須以鐵板彎製

	扁鐵 (h x t)	溝距 (mm)	角鐵	格柵板寬 (mm)		重量 (kg/m)
				D 框	d 蓋	蓋	框	合計
	44x4.5t	200	L50x50x6t	300	278	18.5	9.8	28.3
彎製	50x6.0t	300	L56x61x6t	422	400	38.0	11.1	49.1
彎製	65x6.0t	400	L71x61x6t	522	500	61.1	12.7	73.8
彎製	65x6.0t	500	L71x61x6t	622	600	72.3	12.7	85.0
彎製	75x6.0t	750	L81x61x6t	872	850	114.9	13.7	128.6
彎製	90x6.0t	1000	L96x61x6t	1122	1100	175.5	15.4	190.9

 熱浸鋅格柵板製造說明:

• (1) 熱浸鋅格柵須用電阻熔接機熔機不得造成母材熔蝕
• (2) 材質:全部使用SS-400 鋼材
• (3) 依ASTM規範
•      ▪ 3.0t 鍍鋅量 460g/m2 以上
•      ▪ 4.5t 鍍鋅量 530g/m2以上
•      ▪ 6.0t 鍍鋅量 600g/m2以上
