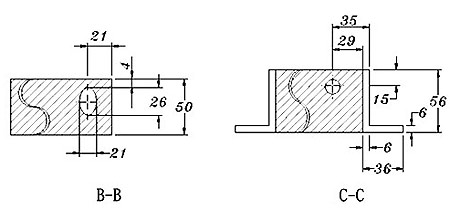

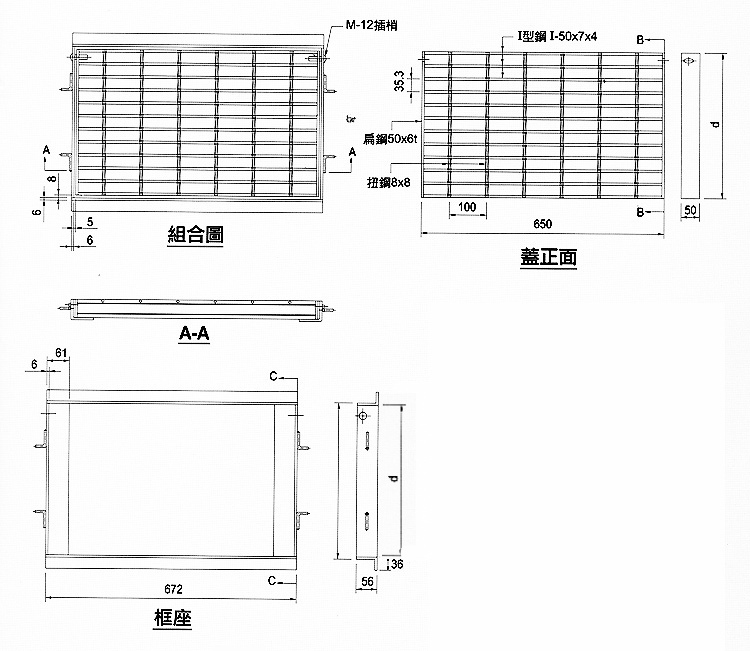

防盜型水溝蓋板

 附註：

1.W：溝寬
2.格柵板不配合水泥板而單獨使用於連續斷溝時，其主桿應跨於兩邊溝牆之上，與水流方向垂直。
3.本設計圖採用單位：尺寸為公厘，重量為公斤。
4.混凝土灌澆其鋼筋保護厚度應為２公分。
5.混凝土強度280Kg/cm 2以上。
6.熱浸鍍鋅格柵格製造說明：

(1) 熱浸鍍鋅格柵板蓋構成鋼材：

• 1. 主桿為I型鋼I-50 X 7 X4節距 =35.3mm。
• 2. 橫桿為□8X8，且每35.3mm扭轉90度，節距 = 100mm。
• 3. 封邊，格柵板兩邊焊以50X6mm之扁鋼為邊框，不得造成母材熔蝕。

(2) 熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動熔接，不得造成母材熔蝕。

(3) 材質：全部使用CNS SS400鋼材。

(4) 格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量：610g/m2 。
